YJD1-M消防应急照明灯故障维修检测基本要求

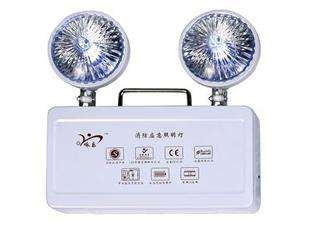

YJD1-M消防应急照明灯采用4Ah、6V酸碱免维护蓄电池作为备用电源，使用时其220V交流电源插头始终插在电源插座上。有220V交流电源时，外电源给蓄电池充电；停电时，自动转为蓄电池放电状态，两只5W、6V的照明灯点亮，其照明时间≥95分钟。

当220V交流电源供电正常时，220V交流电源经变压器B1降压，在其次级输出11．7V交流电压，由D1-D4全波整流、C1滤波后得到13V左右的直流电压。该电压经R3、Q1、D6给蓄电池充电。Q1的b极接有稳压二极管DZ1，电阻R4既是Q1b极的偏流电阻，又是DZ1的限流电阻，使Q1b极电压约为8．9V。这样充电电压*高约为7．7V，其充电电流随着蓄电池的电压而变化，电压越低充电电流越大，反之越小。在充电状态，Q2饱和导通，Q3由于D7、R10的作用而截止，Q4也截止、所以照明灯Z1、Z2不亮。

当220V交流电源因故停电时，变压器B1次级无输出，电路中直流13V电压消失，D7正极无电压，由于Q2断电前处于饱和导通状态，所以Q3立刻由截止转为导通，Q4 b极电位升高，Q4也随着导通，照明灯Z1、Z2点亮。Q4导通后，Q4 c极为低电位，由于R11跨接在Q4 c极与Q3M及之间，Q3b极电位下降，维持Q3的导通状态，照明灯一直点亮。红色指示灯(red)为充电指示灯，绿色指示灯(green)为主电源指示灯。红灯亮，则表示蓄电池正在充电，绿灯亮，则表示交流220V电源、13V直流与Q1电路有电。ON、OFF为照明灯的开关按钮，220V交流电源停电时，可通过此两按钮打开或关闭照明灯。

检修该型应急照明灯时，可先观察两指示灯的状态。交流220V供电正常时，绿色指示灯直亮；蓄电池允申红色指示灯也应亮。如绿色指示灯不亮，则应检查变压器B1次级是否有11．7V交流电压输出，电容C1两端是否有13V左右直流电压，Q1e极有无7V寿右电压，如无电压，则应检查相血元件。检修中，可断开蓄电池一端。测量应急照明灯的开路充电电压与短路充电电流(正常电压约为7．7V，允电时电流为450mA左右)。如电压过高，则应检查Q1是否击穿短路，DZ1、R14是否开路。过高的充电电压，将造成蓄电池过充电,使蓄电池过早损坏。

交流220V电源停电时,照明灯不亮，则应重点检查三极管Q2、Q3、Q4电路，并应检查蓄电池是否老化。应急照明灯正常工作时,其三极管各极的工作电压如附表所示(用MF47型万用表在路测得)。
